產品詳情
非常感謝貴公司對實木榫槽加工中心的詢價，佳梆數控將對以下實木加工設備作出詳細的報價：

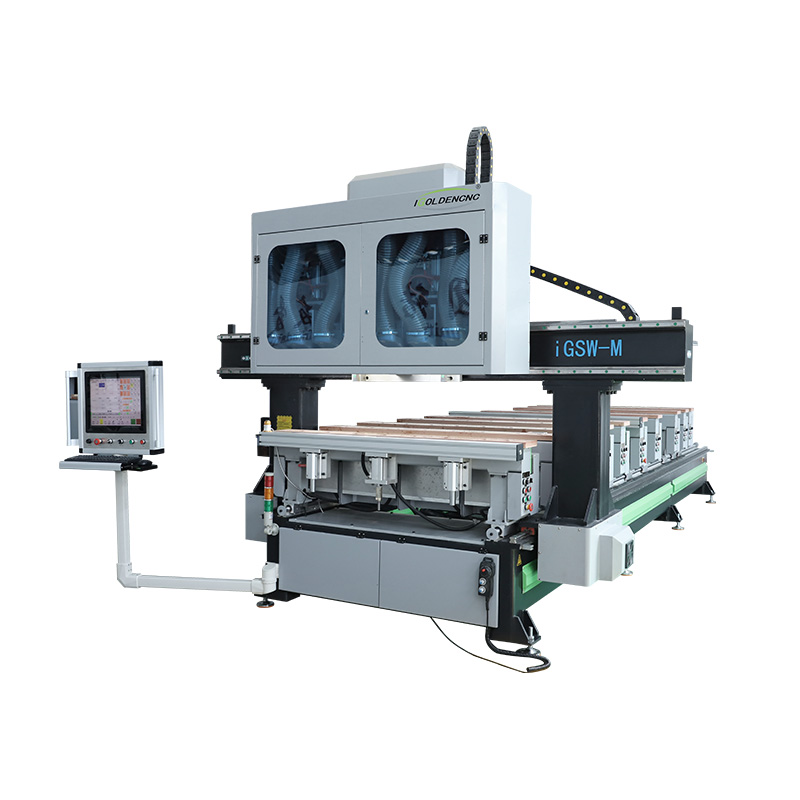

實木三軸 臺面1500*4800mm
加工效率高，尺寸限制小、30mm-1500mm寬200mm-4800mm長隨意加工，8刀任意切換。臺面平鋪、夾料、手動、聯動任意切換、可4把刀同時交替工作、常規工件無需換刀一次夾裝完成工藝、可自由編程不受模塊化程序限制、普工即可操作完成生產加工。
山東佳梆數控科技集團集研發、生產、銷售為一體，是濟南最早研發生產木工加工中心，盤式換刀木工加工中心，排式換刀木工加工中心，氣動換刀木工雕刻機，多工序木工雕刻機，公司占地面積30000平方米，擁有大學以上學歷專業人才100余人，擁有強大的研發團隊和生產能力，是一家集CNC數控技術的研發、生產、銷售、服務為一體的高新技術企業。
專業制造木工加工中心，盤式換刀木工加工中心，排式換刀木工加工中心，氣動換刀木工雕刻機，多工序木工雕刻機等木工雕刻機、石材雕刻機、泡沫模具雕刻機、激光切割機、等離子切割機、刻字機等系列產品，設備配置主要采用意大利，日本以及德國等國的原裝進口部件。公司引進國際先生產技術生產工藝，獨立研發和生產高品質、高性價比的數控設備，持續為客戶創造最大價值。我們公司雕刻機品牌為“佳梆數控”。
產品已被廣泛應用于廣告行業、木工行業、板式家具行業，吸塑門行業，全屋定制，工藝禮品、建筑模型、電子、CAD/CAM工業模具行業、裝飾裝潢、服裝、包裝、印刷、印染、印章等多種行業.
公司堅持以“市場為導向”的經營原則，貫徹“質量第一，顧客至上”的經營理念，先后在全國各大城市全球多個國家建立專業的銷售服務網點，為用戶提供設計、安裝、培訓、調試、維護、咨詢等全國服務。我們產品不僅遍布全國，而且遠銷東南亞、中東、非洲、歐美等地。
公司奉行以管理求效益，以質量求生存，以信譽求發展的經營理念，積極提高產品質量價值觀，堅持專業化和實用化的產品設計原則，追求卓越、不斷進取、竭誠為各行業廣大用戶提供質優價廉的產品完善系統服務，積極開拓國內外市場，鑄造行業品牌。
典型應用(yong)展示

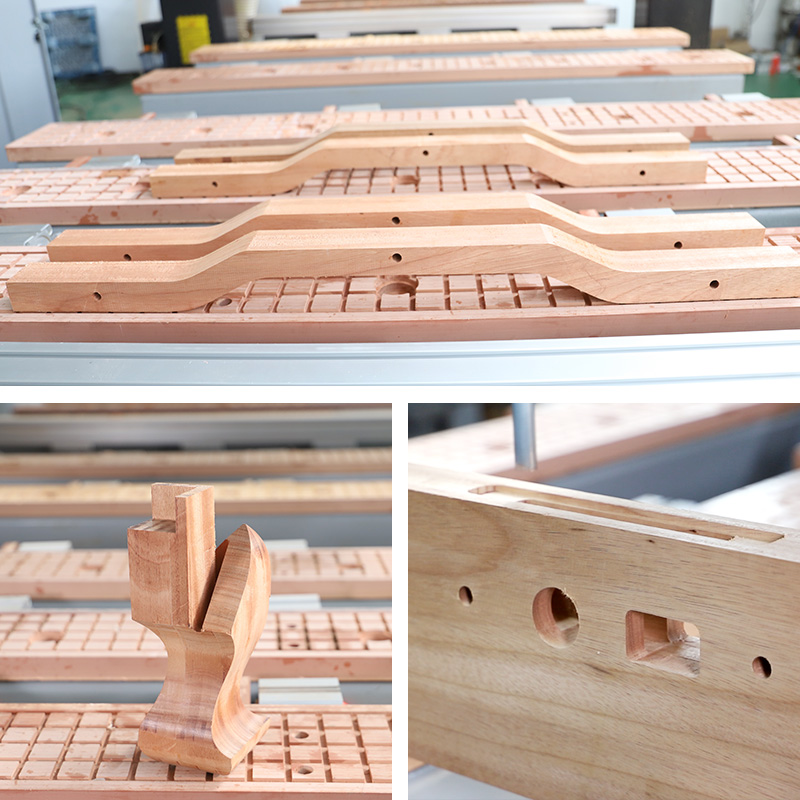

應用于新中式實木家具的、打孔、拉槽、浮雕、切割等加工，集銑孔、銑槽、銑型、起線于一體，能有效替代吊鑼、地鑼、立銑、搖擺鉆、燕尾榫機、方孔鉆等傳統的低效設備。
>櫥柜門板，板式家具，實木門鎖孔及合頁槽；
>加工方孔、圓孔、插肩母榫，可定制燕尾榫、掛銷孔等特殊功能；
>各種角度、長度打孔，方孔圓孔可選；
>各種規格圓孔打孔加工；
>各種規格槽孔，鉆頭、鋸片可選；
>各種規格插接榫加工；
實木設(she)備簡(jian)介
設備(bei)參(can)數
| 機器(qi)行程 | 1500*4800mm | ||||
| X軸行程 | 1500mm | Y軸行(xing)程 | 4800mm | Z軸行程 | 300mm |
| 整機最大加工尺寸 | 寬1500*長4880mm | ||||
| 單工位最大加工尺寸 | 寬1500*長2360mm | ||||
| 4工(gong)序最大加工(gong)尺寸 | 寬(kuan)200*長(chang)2360mm | ||||
| 單工件吸附尺寸 | 寬200*長1500mm | ||||
| Z軸(zhou)最大(da)加工厚度 | 300mm | ||||
| 文件格式 | G代(dai)碼(ma) | ||||
| 外形尺寸 | L5680mm W2880mmH2480mm | ||||
| 機器重量 | 5.5噸(dun) | ||||
| 工(gong)作電壓/頻率 | 380V/ 50Hz | ||||
| 氣壓 | 0.6以上 | ||||
| 榫孔刀規(gui)格 | 4-18 | ||||
| 方孔鉆規格 | 可定制6-10 | ||||
| 潤(run)滑油 | 自動 | ||||
設備配置
| 床身 | 重型(xing)穩(wen)定(ding)床身,數控龍門銑CNC一次(ci)成型(xing)加工(gong)，結構穩(wen)定(ding)，精度保證，時效回火，不(bu)易變形 |
| 主軸(zhou) | 瀚(han)琪HQD風冷3.5KW主軸*8個(ge) |
| 驅動 | 大扭矩私服電機驅動(dong)+Z軸抱(bao)閘 |
| 減速(su)機(ji) | 臺灣新(xin)寶減速機(ji)(Z軸采用的聯(lian)軸器一律為高精度膜片(pian)聯(lian)軸器） |
| 控制系(xi)統 | 臺灣寶元面板一體機+無線手輪 |
| 齒(chi)條 | 臺灣高精度合金硬(ying)(ying)齒面斜齒條+合金硬(ying)(ying)齒軸 |
| 導軌 | 三軸臺灣方軌、滑塊 |
| 絲杠 | 原(yuan)裝進口臺灣(wan)TBI3210高精度耐磨絲杠 |
| 電氣(qi)元件(jian) | 法國施耐德(de)、日本歐姆龍、正(zheng)泰匹配使用(yong)（低壓電器） |
| 變頻器(qi) | 軍工級富菱變頻器 |
| 電(dian)纜線(xian) | 外商獨(du)資企業江蘇捷迅或是(shi)上海易初高柔屏蔽數控機床(chuang)專用電纜 |

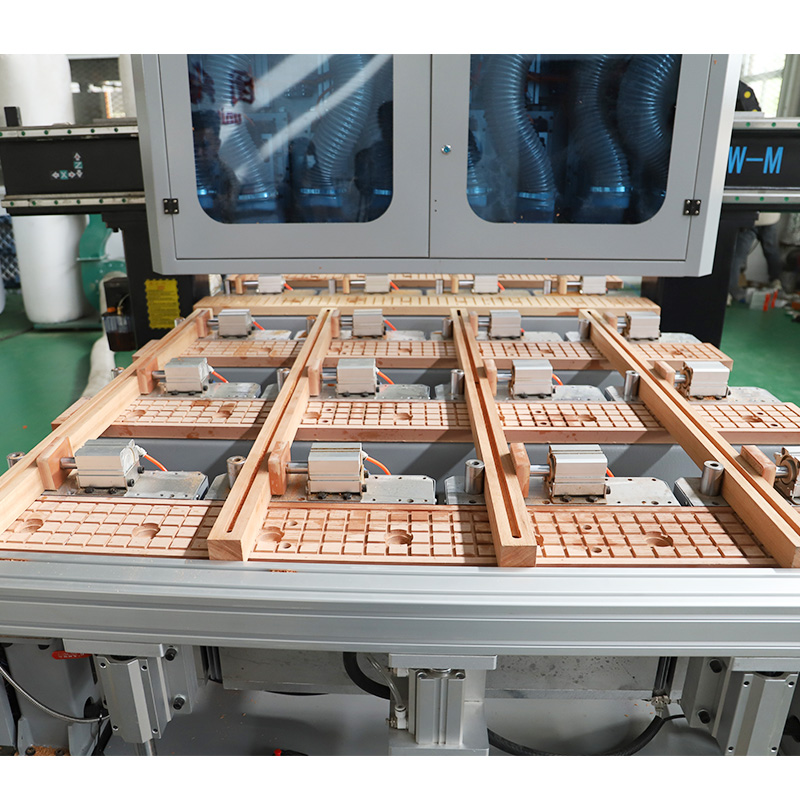

| 工件固(gu)定(ding)方式 | 臺面平鋪、夾料(liao)、手動(dong)、聯(lian)動(dong)任意(yi)切(qie)換 |
| 連接件(jian) | 傳動件采(cai)用12.9級(ji)高強度螺絲固定 |
| 潤滑(hua)系統 | 電動機油泵微電腦集中潤滑控制，定時定量(liang)打(da)油 |
| 精(jing)度(du)保證 | 各(ge)軸鋼性固(gu)定，精度件加裝定位(wei)銷 |
| 隨機配置 | 自動注(zhu)油系統、自動對刀儀、刀具、工具箱等 |
| 備注 | 1.含刀具、鉆頭各一套，含工具箱以及扳手； 2.拖鏈一律為加厚全封閉拖鏈，主軸掛板為整體鋁板（一般工廠是用的鑄鋁的,容易變形），電線為高柔帶屏蔽電線，限位開關為日本歐姆龍限位。 |
3.4 配件細節
床身
經過大型數控五面銑打孔攻絲,堅決杜絕人工打孔,嚴格的加工工藝,確保設備長期在惡劣環境下使用不變形。
加強筋
Y軸立柱結構，臺灣創新設計，兩側增加加強筋，底部支撐加寬加長，運行更穩定，剎車更靈敏
帶鋼
X軸、Y軸增加帶鋼，減少了共振，許多廠家設備直接銑型無帶鋼，許多設備的故障也都是從共振開始形成的。
定位氣(qi)缸(gang)
X、Y軸定位氣缸，氣缸內軸直徑20mm，可承受大板的撞擊力度，翻板定位精度高，組裝出的柜體不受其精度影響。
齒條
全部采用高精密斜齒齒條，齒面經過高周波熱處理，大大提升了齒面的硬度以及耐磨性。在高速速度運行時，精度高，噪音小。而其他廠家通常選用國產齒條,齒面硬度不夠，耐磨低，不適合高速運行甚至造成研齒現象造成齒條報廢。
恒(heng)壓定量注油系統
不受溫度影響，潤滑效果好，不滴油，對板材不會造成破壞，對導軌和齒條的傳動裝置保養到位，延長其使用壽命。
線(xian)路規整(zheng)
所有的電線信號線采取弱電和強電分開走線，避免小廠家的混搭走線（不僅容易線路干擾并且時間久了會容易折斷）。
3.5 機器升級
1、多主軸(zhou)加工系統(tong)
有效提升工作效率，有利于快速回收成本。
2、彎料壓(ya)直系統
3、多工位多功能工作臺
